RHS2116 刺激/放大器芯片是一款完整的双向电生理接口，配备16个独立的刺激器/放大器通道。每个通道均集成可配置的低噪声生物电放大器与可编程恒流刺激器，可为细胞外微电极生成刺激脉冲。

​RHS2116 刺激/放大器芯片是一款完整的双向电生理接口，配备16个独立的刺激器/放大器通道。每个通道均集成可配置的低噪声生物电放大器与可编程恒流刺激器，可为细胞外微电极生成刺激脉冲。

电极信号可直接连接至芯片，并通过数字总线控制刺激与读取数字化电极信号。RHS2116通过将电极直接与标准SPI数字总线对接，取代了细胞外记录与刺激系统中所有的模拟仪器电路。

该芯片适用于多种神经接口应用场景。其创新电路架构将刺激器、电荷恢复电路、放大器、滤波器、16位模数转换器及阻抗测量功能集成于单一硅芯片。

通过可编程寄存器可配置放大器的上下带宽，这种灵活性使芯片能针对不同电生理信号（如心电图ECG、肌电图EMG、皮层脑电图ECoG、神经锋电位和局部场电位）进行优化。刺激脉冲后可采用集成电荷恢复电路与快速放大器稳定技术，最大限度减少记录伪影。下图展示的是通过RHS2116芯片采集的实际生物信号。

我们的RHS刺激/记录系统包含采用RHS2116芯片的前端模块。该系统通过即插即用USB接口与开源跨平台GUI软件，为芯片性能评估提供快捷方案。Intan Technologies还提供开源API，可通过主机电脑控制多块RHS2000系列芯片。

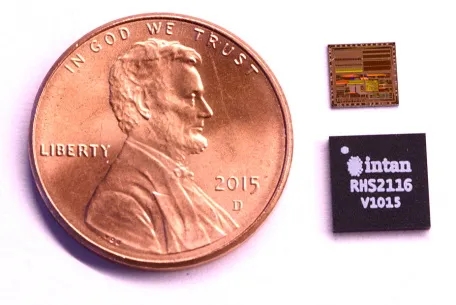

RHS2116 16通道刺激器/放大器芯片，提供QFN封装和裸片形式两种版本。

RHS2000系列

• RHS2116：16通道刺激器/放大器芯片（单极输入+公共参考）

特性

全集成电生理接口芯片（含放大器/刺激器/行业标准SPI串行外设接口）

刺激器支持±14V范围内10nA-2.55mA双向电流输出，集成顺变监测

内置电荷恢复电路与故障电流检测模块

16位ADC支持每通道40kSamples/s采样率

低本底噪声（典型值2.4μV RMS）

可调上限截止频率（100Hz-20kHz）

可调下限截止频率（0.1Hz-1000Hz）

刺激后快速放大器伪影恢复

集成多频点原位电极阻抗测量功能

应用场景

• 神经记录与刺激用微型化多通道前端模块

• 电生理实验用低功耗无线前端/背负式设备

• 微电极阵列（MEA）体外记录与刺激系统

RHS2116规格重要变更说明

2021年5月，我们发现RHS2116芯片存在硬件退化问题。当使用±9V电源供电时，每个刺激器电路中的阳极（正极）电流发生器在多次刺激脉冲（通常为30,000至100万次脉冲）后开始失效。退化后正极电流输出值会过低，通常为零。这是永久性硬件故障，无法通过芯片断电重启恢复。

阴极（负极）电流发生器不受此影响。

我们通过大量测试证实：将供电电压降至±7V可有效防止该故障。在此电压条件下，RHS2116芯片已通过超过1亿次刺激脉冲测试，未出现任何阳极电流故障。

建议所有使用RHS2116芯片的客户将供电电压调整为不超过±7V（即VSTIM+与VSTIM-之间的总压差为14V），以避免芯片阳极电流发生器出现长期性能退化。
