复合网片
聚酯针织网（PETKM）织物的孔径范围约为 0.5 至 3.0 毫米，重量范围为 14 至 163 gsm。

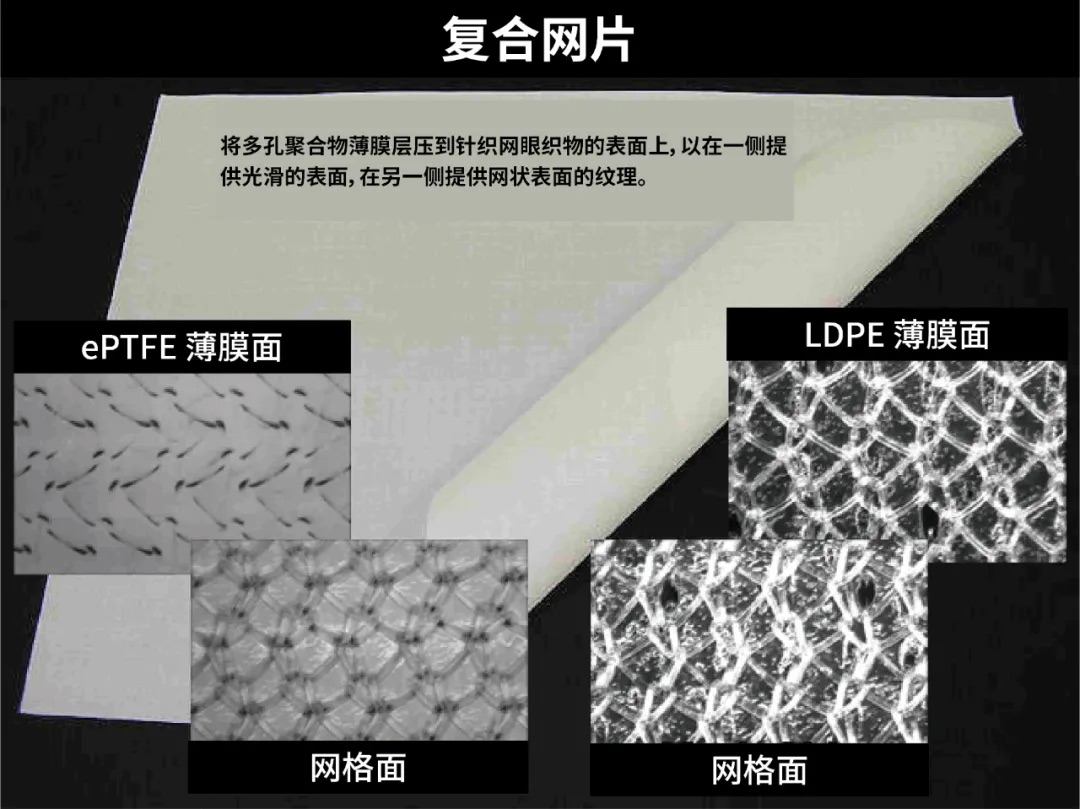

● 复合网布是由针织网布和多孔聚合物薄膜复合而成。复合网眼织物表面有膨体聚四氟乙烯（ePTFE）薄膜或多孔低密度聚乙烯（LDPE）薄膜。这样就形成了一种柔韧而有弹性的薄片，一面是网眼表面，另一面是光滑的多孔薄膜。
● 网状面具有促进组织良好生长和粘附的传统特性，而光滑的薄膜表面则会阻碍组织的生长和粘附。膨体聚四氟乙烯薄膜的孔隙大小约为 0.3 微米，厚度为 75 微米，而穿孔低密度聚乙烯薄膜的孔隙大小约为 300 微米，厚度为 25 微米
● 标准牌号的复合网可快速交货。我们还可以使用任何牌号的聚丙烯和聚酯网布快速生产定制配置。片材尺寸为长 35 厘米，宽 30 厘米。
● 复合网布不能进行伽马射线辐照！只能使用经批准的方法进行灭菌，例如环氧乙烷 (EtO) 或蒸汽高压灭菌器。
● 加工成医疗器械成品的复合网眼织物必须通过客户认可的工艺进行最后的清洁步骤。
● 我们可应客户要求提供 ISO-10993 生物相容性结果。
| 基本网格属性 | ||||||
| 牌号 | 组成 |
破裂强度 kPa (PSI) (ASTM D3786) |
断裂强度 N/2.5 厘米 (磅/英寸)(ASTM D-5034) |
断裂伸长率, % (ASTM D-5034) |
||
| MD | CMD | MD | CMD | |||
| L604-2101.75 |
PPKM604 聚丙烯网/ePTFE 膜 |
670(97) | 320(72) | 205(46) | 70 | 120 |
| L604-MH100CP |
PPKM604 聚丙烯网/LDPE 膜 |
670(97) | 320(72) | 205(46) | 70 | 120 |
| L14002-MH100CP |
PETKM14002 聚酯网/LDPE 膜 |
1000(145) | 485(109) | 510(114) | 100 | 98 |
| 复合材料特性 | |||
| 牌号 |
厚度 mm (in) (ASTM D1777) |
重量 g/m² (oz/yd²)(ASTM D3776) |
剥离强度 N/7.6 厘米 (磅/3 英寸) (ASTM D-3936) |
| L604-2101.75 | 0.45(0.018) | 95(2.8) | 5.3(1.2) |
| L604-MH100CP | 0.45(0.018) | 95(2.8) | 5.3(1.2) |
| L14002-MH100CP | 0.47(0.018) | 155(4.5) | N/A |
